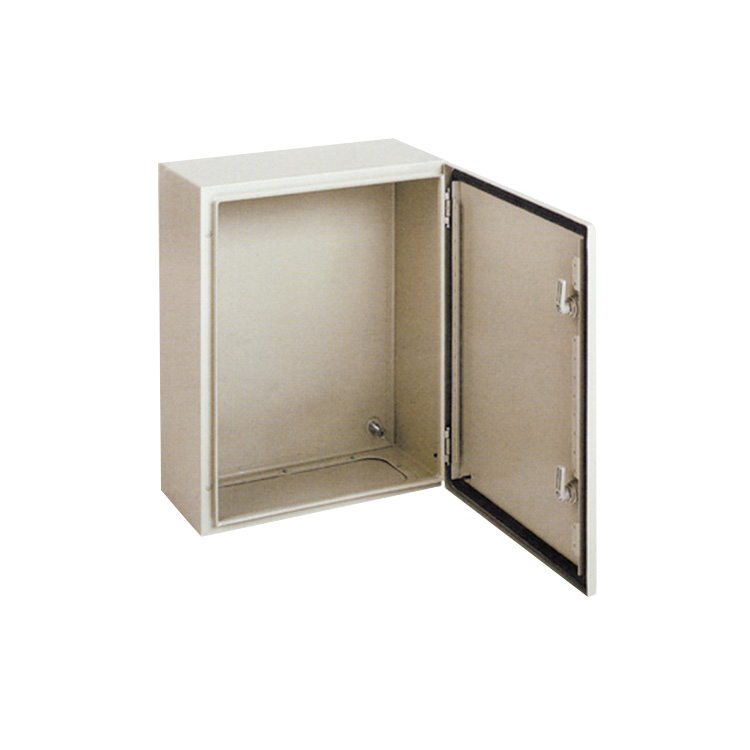

IP65 标准开关箱

IP65 标准开关箱

SP 系列
IP65 标准开关箱

  • 防护等级：IP65
  • 粉体涂装
  • 门开启角度可达 120 度
  • 一体成型的密封圈确保防水防尘达到 IP65 等级
数量 :

产品特性

金属开关箱是连续钢板双折叠制成，在后方焊接框架而成，外部和内部均采用聚酯环氧树脂保护，灰色 RAL-7035
  • 箱底有焊接螺柱，可用于直接固定安装板或其他附件
  • 门两侧有装打孔的固定架可以安装器具
  • 容易拆卸式的隐藏式铰链，门开启角度可超过 120 度
  • 聚氨酯构成的密封圈与前方排水沟确保高度防护
  • 配件部分不提供於标准配备中

产品规格

参考资料及详细信息
外部尺寸（mm） 烤漆铁开关箱
高度 宽度 深度 型号 图号 底部开孔形式 重量 底板型号 底板尺寸
(A) (B) (C) (kg) mm
250 200 150 SP-252015 1 O 3.68 MM-2520 165×150
300 200 150 SP-302015 1 A 4.29 MM-3015 265×165
300 200 200 SP-302020 1 A 4.84 MM-3020 265×165
300 250 150 SP-302515 1 A 5.11 MM-3025 265×200
300 250 200 SP-302520 1 A 5.71 MM-3025 265×200
300 300 150 SP-303015 1 B 5.93 MM-3030 265×250
300 300 200 SP-303020 1 B 6.59 MM-3030 265×250
350 250 180 SP-352518 1 A 7.20 MM-3525 315×200
400 300 150 SP-403015 1 B 7.58 MM-4030 360×250

外部尺寸（mm） 烤漆铁开关箱
高度 宽度 深度 型号 图号 底部开孔形式 重量 底板型号 底板尺寸
(A) (B) (C) (kg) mm
400 300 200 SP-403020 1 B 8.35 MM-4030 360×250
400 300 250 SP-403025 1 B 9.12 MM-4030 360×250
400 400 150 SP-404015 1 B 9.67 MM-4040 360×350
400 400 200 SP-404020 1 C 10.55 MM-4040 360×350
400 400 250 SP-404025 1 C 11.43 MM-4040 360×350
500 400 150 SP-504015 2 B 11.76 MM-5040 440×340
500 400 200 SP-504020 2 C 12.75 MM-5040 440×340
500 400 250 SP-504025 2 C 13.74 MM-5040 440×340
500 500 150 SP-505015 2 B 14.29 MM-5050 440×440
500 500 200 SP-505020 2 C 15.39 MM-5050 440×440
500 500 200 SP-505025 2 D 16.49 MM-5050 440×440
600 400 150 SP-604015 2 B 13.85 MM-6040 540×340
600 400 200 SP-604020 2 C 14.95 MM-6040 540×340
600 400 250 SP-604025 2 C 16.05 MM-6040 540×340
600 500 150 SP-605015 2 B 19.22 MM-6050 540×440
600 500 200 SP-605020 2 D 20.6 MM-6050 540×440
600 500 250 SP-605025 2 D 21.98 MM-6050 540×440
600 600 200 SP-606020 2 D 24.12 MM-6060 540×540
600 600 250 SP-606025 2 D 25.62 MM-6060 540×540
600 600 300 SP-606030 2 D 27.13 MM-6060 540×540
700 500 200 SP-705020 2 D 23.61 MM-7050 640×440
700 500 250 SP-705025 2 D 25.12 MM-7050 640×440
700 500 300 SP-705030 2 D 26.63 MM-7050 640×440

外部尺寸（mm） 烤漆铁开关箱
高度 宽度 深度 型号 图号 底部开孔形式 重量 底板型号 底板尺寸
(A) (B) (C) (kg)
700 600 200 SP-706020 2 D 27.63 MM-7060 640×540
700 600 250 SP-706025 2 D 29.26 MM-7060 640×540
700 600 300 SP-706030 2 D 30.90 MM-7060 640×540
800 600 200 SP-806020 2 D 35.04 MM-8060 740×540
800 600 250 SP-806025 2 D 37.02 MM-8060 740×540
800 600 300 SP-806030 2 D 39.00 MM-8060 740×540
800 800 200 SP-808020 2 E 45.22 MM-8080 740×740
800 800 250 SP-808025 2 E 47.48 MM-8080 740×740
800 800 300 SP-808030 2 E 49.74 MM-8080 740×740
1000 600 250 SP-1006025 2 D 50.24 MM-106 940×540
1000 600 300 SP-1006030 2 D 52.75 MM-106 940×540
1000 800 250 SP-1008025 2 E 64.37 MM-108 940×740
1000 800 300 SP-1008030 2 E 67.20 MM-108 940×740
1000 800 400 SP-1008040 2 E 60.29 MM-108 940×740
1000 1000 300 SP-10010030 4/3 E 81.64 MM-1010 940×940
1000 1000 400 SP-10010040 4/3 E 72.22 MM-1010 940×940
1200 800 300 SP-12080303 3 E 79.13 MM-128 1140×540
1200 800 400 SP-12080403 3 E 70.34 MM-128 1140×540
1200 1000 300 SP-12010030 4 E 96.08 MM-1210 1140×940
1200 1000 400 SP-12010040 4 E 84.15 MM-1210 1140×940
1400 800 300 SP-1408030 3 E 104.72 MM-148 1340×740
1400 800 400 SP-1408040 3 E 112.66 MM-148 1340×740
