- 交流断路器
- 切断容量: 10KA
- 工作电压高达AC415V
- 最多3极

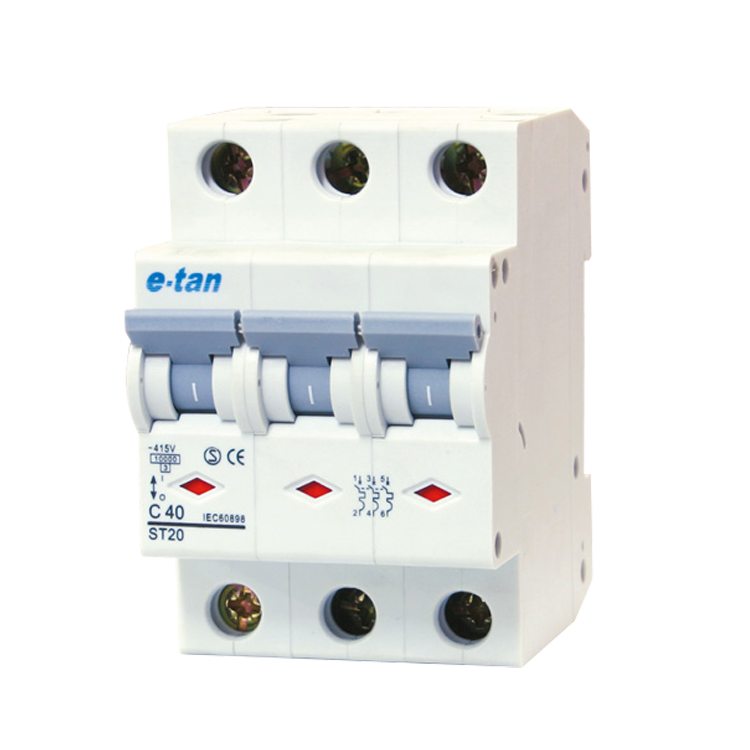

ST20 系列
高分断小型断路器
数量 :
产品特性
- 高分断小型断路器应用于：重载保护、短路保护
- 应用：照明控制、交流电源控制、不断电系统、发电设备
产品规格
| 技术参数 | |
|---|---|
| 额定电压 Ue | 240 / 415V |
| 额定电流 In | 4 - 63A |
| 额定频率 fn | 50 / 60HZ |
| 额定耐冲击电压 Uimp | 4000VAC |
| 分断能力 Icn | 10KA |
| 运用短路容量 Ics | 7.5KA |

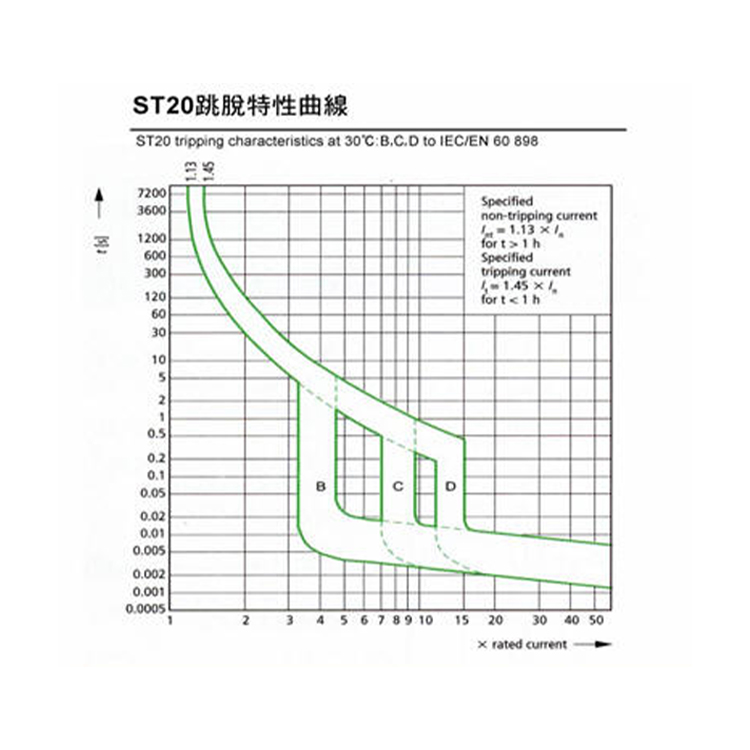

| 分断特性 | B,C Type |
| 绝缘等级 | class 3 |
| 周温 | -5℃~ +40℃ |
| 保护等级 | IP20 |
| 连接导线 | 进线 1-25mm 出线 1-16mm |
| 电气器标准 | IEC/EN 60898 |
| 国际认证 |  |
| ST20 C type | |||
|---|---|---|---|
| 额定电流 In | 1极 | 2极 | 3极 |
| 2A | ST20-C2 | ST20-2-C2 | ST20-3-C2 |
| 4A | ST20-C4 | ST20-2-C4 | ST20-3-C4 |
| 6A | ST20-C6 | ST20-2-C6 | ST20-3-C6 |
| 10A | ST20-C10 | ST20-2-C10 | ST20-3-C10 |
| 16A | ST20-C16 | ST20-2-C16 | ST20-3-C16 |
| 20A | ST20-C20 | ST20-2-C20 | ST20-3-C20 |
| 25A | ST20-C25 | ST20-2-C25 | ST20-3-C25 |
| 32A | ST20-C32 | ST20-2-C32 | ST20-3-C32 |
| 40A | ST20-C40 | ST20-2-C40 | ST20-3-C40 |
| 50A | ST20-C50 | ST20-2-C50 | ST20-3-C50 |
| 63A | ST20-C63 | ST20-2-C63 | ST20-3-C63 |

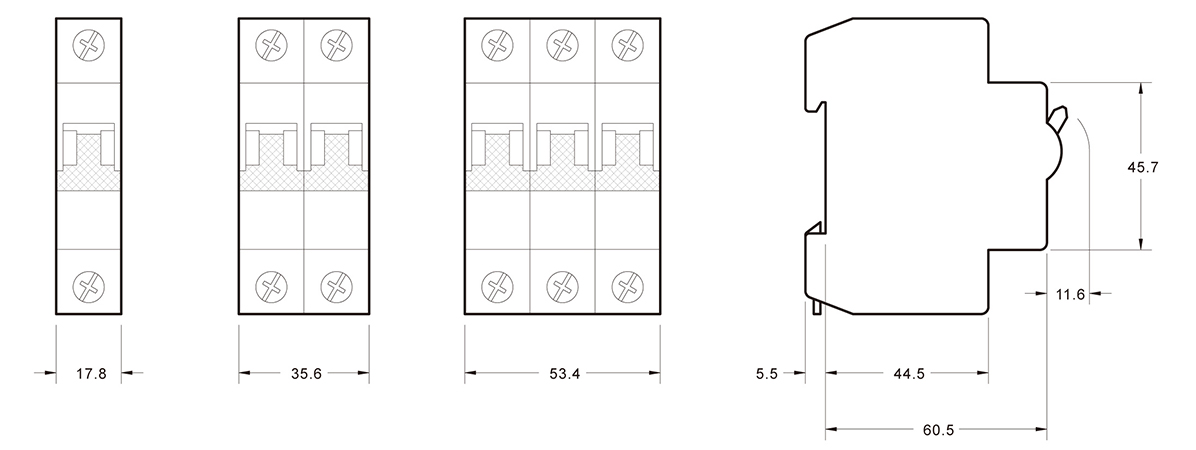

尺寸图
