IP65 不锈钢开关箱

IP65 不锈钢开关箱

ST 系列
IP65 不锈钢开关箱

  • 防护等级：IP65
  • 不锈钢开关箱专门适用于侵蚀性的环境
  • 可应用于化学及食品产业
数量 :

产品特性

不锈钢开关箱专门适用安装於腐蚀性的环境，方可应用于化学及食品产业
  • 不锈钢 SUS304，厚度1.2 mm
  • 容易拆卸式的隐藏式铰链，门开启角度可超过 120 度

产品规格

参考资料及详细信息

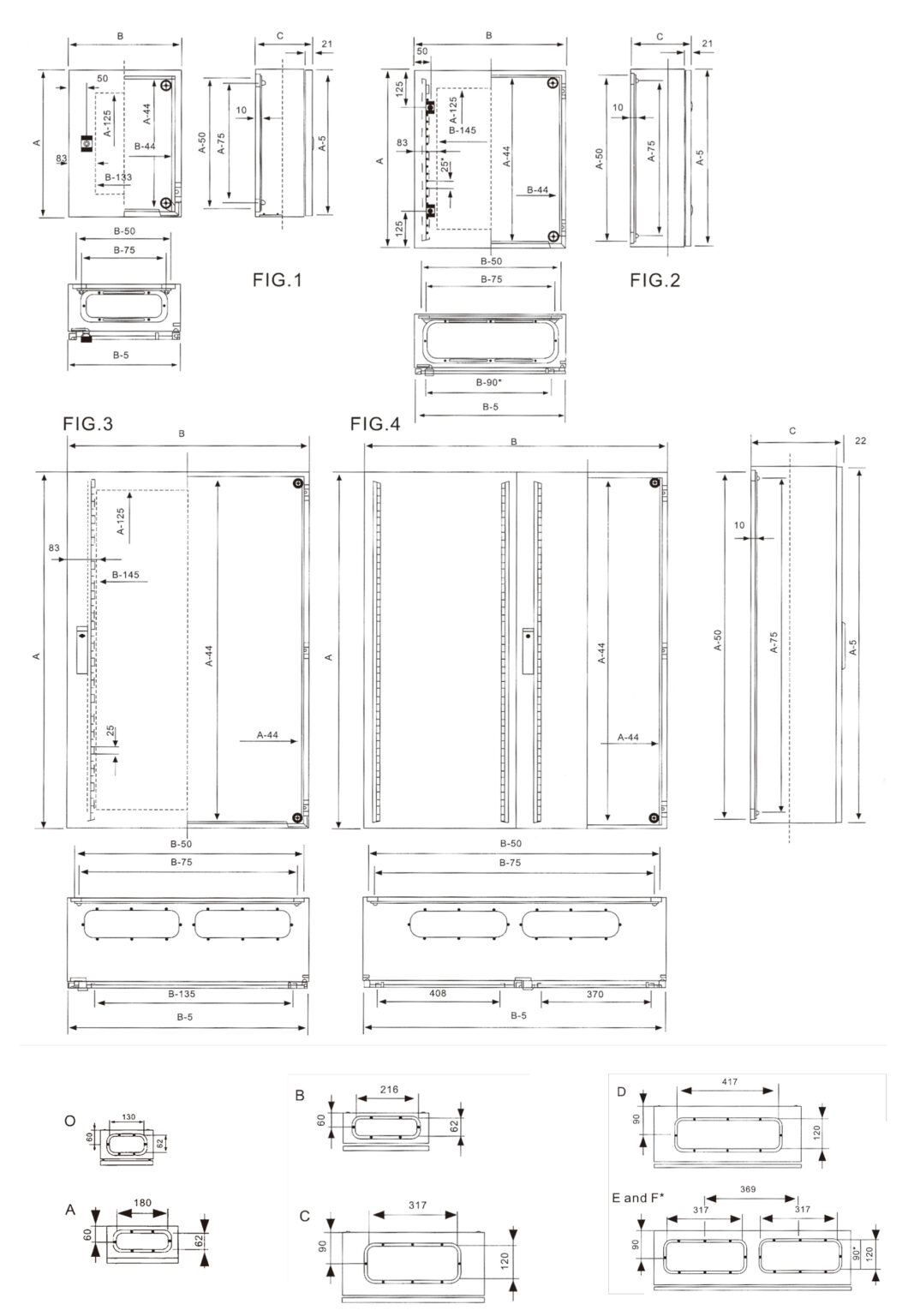

外部尺寸（mm） 不锈钢开关箱
高度 宽度 深度 型号 图号 底部开孔形式 重量 镀锌底板型号 底板尺寸
（A） （B） （C） （kg） （mm）
250 200 150 ST-252015 1 O 3.59 MZ-2520 165 × 150
300 200 150 ST-302015 1 A 4.16 MZ-3015 265 × 165
300 200 200 ST-302020 1 A 4.79 MZ-3020 265 × 165
300 250 150 ST-302515 1 A 4.91 MZ-3025 265 × 200
300 250 200 ST-302520 1 A 5.61 MZ-3025 265 × 200
300 300 150 ST-303015 1 B 5.67 MZ-3030 265 × 250
300 300 200 ST-303020 1 B 6.43 MZ-3030 265 × 250
350 250 180 ST-352518 1 A 4.95 MZ-3525 315 × 200
400 300 150 ST-403015 1 B 7.18 MZ-4030 360 × 250

外部尺寸（mm） 不锈钢开关箱
高度 宽度 深度 型号 图号 底部开孔形式 重量 镀锌底板型号 底板尺寸
（A） （B） （C） （kg） （mm）
400 300 200 ST-403020 1 B 8.06 MZ-4030 360 × 250
400 300 250 ST-403025 1 B 8.95 MZ-4030 360 × 250
400 400 150 ST-404015 1 B 9.07 MZ-4040 360 × 350
400 400 200 ST-404020 1 C 10.58 MZ-4040 360 × 350
400 400 250 ST-404025 1 C 11.09 MZ-4040 360 × 350
500 400 150 ST-504015 2 B 10.96 MZ-5040 440 × 340
500 400 200 ST-504020 2 C 12.10 MZ-5040 440 × 340
500 400 250 ST-504025 2 C 13.23 MZ-5040 440 × 340
500 500 150 ST-505015 2 B 13.23 MZ-5050 440 × 440
500 500 200 ST-505020 2 C 14.49 MZ-5050 440 × 440
600 500 200 ST-505025 2 D 15.75 MZ-5050 440 × 440
600 400 150 ST-604015 2 B 12.85 MZ-6040 540 × 340
600 400 200 ST-604020 2 C 14.11 MZ-6040 540 × 340
600 400 250 ST-604025 2 C 15.37 MZ-6040 540 × 340
600 500 150 ST-605015 2 B 17.71 MZ-6050 540 × 440
600 500 200 ST-605020 2 D 19.30 MZ-6050 540 × 440
600 500 250 ST-605025 2 D 20.88 MZ-6050 540 × 440
600 600 200 ST-606020 2 D 22.46 MZ-6060 540 × 540
600 600 250 ST-606025 2 D 24.19 MZ-6060 540 × 540
600 600 300 ST-606030 2 D 25.92 MZ-6060 540 × 540
700 500 200 ST-705020 2 D 22.03 MZ-7050 640 × 440
700 500 250 ST-705025 2 D 23.76 MZ-7050 640 × 440
700 500 300 ST-705030 2 D 25.49 MZ-7050 640 × 440

外部尺寸（mm） 不锈钢开关箱
高度 宽度 深度 型号 图号 底部开孔形式 重量 镀锌底板型号 底板尺寸
（A） （B） （C） （kg） （mm）
700 600 200 ST-706020 2 D 25.63 MZ-7060 640 × 540
700 600 250 SPT-06025 2 D 27.50 MZ-7060 640 × 540
700 600 300 SPT-06030 2 D 29.38 MZ-7060 640 × 540
800 600 200 ST-806020 2 D 32.40 MZ-8060 740 × 540
800 600 250 ST-806025 2 D 34.67 MZ-8060 740 × 540
800 600 300 ST-806030 2 D 36.94 MZ-8060 740 × 540
800 800 200 ST-808020 2 E 41.47 MZ-8080 740 × 740
800 800 250 ST-808025 2 E 44.06 MZ-8080 740 × 740
800 800 300 ST-808030 2 E 46.66 MZ-8080 740 × 740
1000 600 250 ST-1006025 2 D 46.80 MZ-106 940 × 540
1000 600 300 ST-1006030 2 D 49.68 MZ-106 940 × 540
1000 800 250 ST-1008025 2 E 59.40 MZ-108 940 × 740
1000 800 300 ST-1008030 2 E 62.64 MZ-108 940 × 740
1000 800 400 ST-1008040 2 E 69.12 MZ-108 940 × 740
1000 1000 300 ST-10010030 4/3 E 75.60 MZ-1010 940 × 940
1000 1000 400 ST-10010040 4/3 E 82.80 MZ-1010 940 × 940
1200 800 300 ST-1208030 3 E 73.44 MZ-128 1140 × 540
1200 800 400 ST-1208040 3 E 80.64 MZ-128 1140 × 540
1200 1000 300 ST-12010030 4 E 88.56 MZ-1210 1140 × 940
1200 1000 400 ST-12010040 4 E 96.48 MZ-1210 1140 × 940
