IP65 不锈钢透明窗口开关箱

IP65 不锈钢透明窗口开关箱

ST-KT 系列
IP65 不锈钢透明窗口开关箱

  • 容易拆卸式的隐藏式铰链,门开启角度可超过 120 度
  • 可应用于化学及食品产业
  • 防护等级：IP65
  • 透明窗口门材质为 PC
数量 :

产品特性

  • SP_KT 系列开关箱具有透明窗口
  • 可调整式的内门开启角度可达 120 度
  • 容易拆卸式的隐藏式铰链，门开启角度可超过 120 度

产品规格

参考资料及详细信息

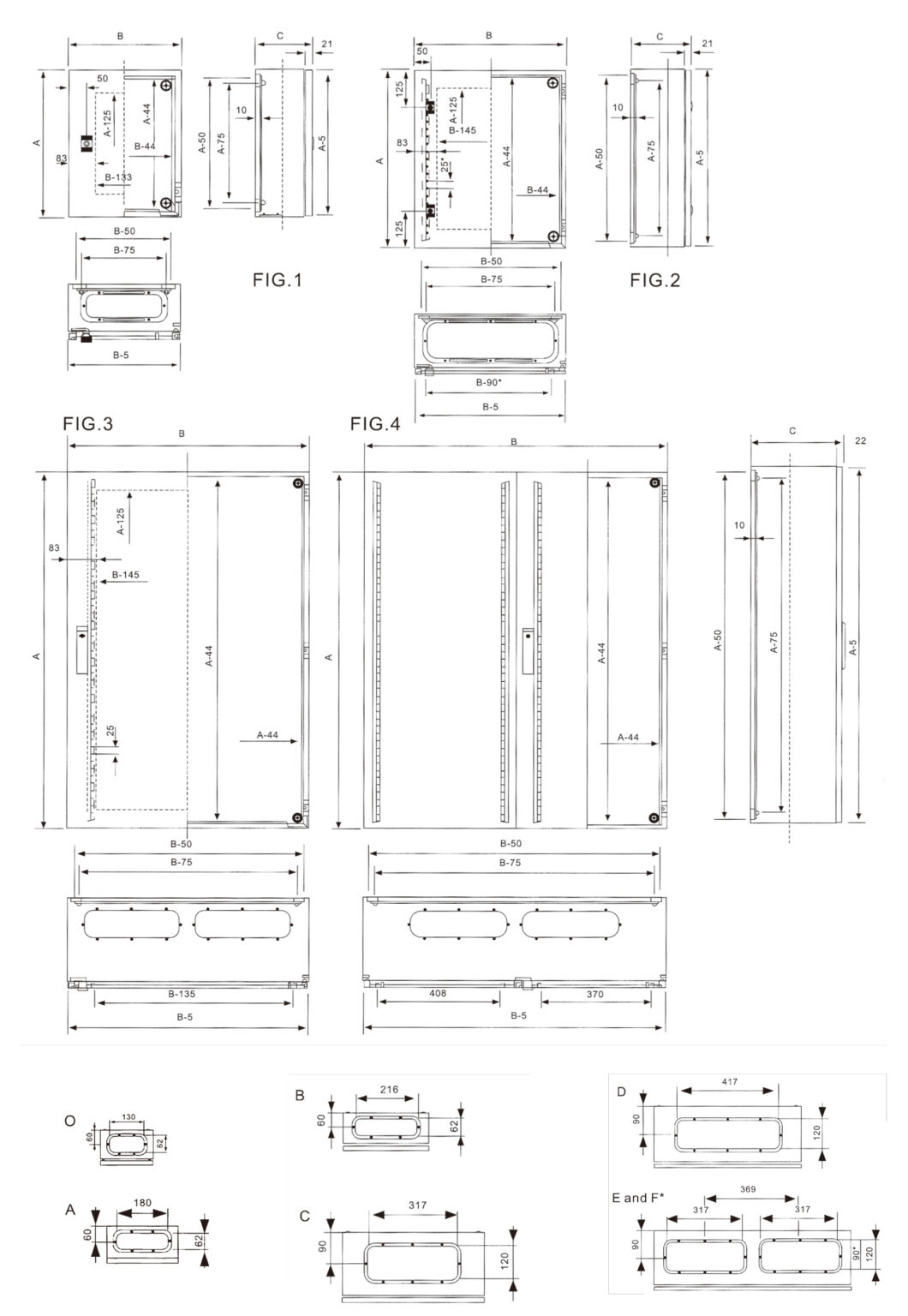

外部尺寸（mm） 透明窗口不锈钢开关箱
高度 宽度 深度 型号 图号 底部开孔形式 透明窗口尺寸 内门尺寸 镀锌底板型号
（A） （B） （C） （mm） （mm）
400 300 150 ST-403015KT 1 B 280 × 170 345 × 237 MZ-4030
400 300 200 ST-403020KT 1 B 280 × 170 345 × 237 MZ-4030
400 300 250 ST-403025KT 1 B 280 × 170 345 × 237 MZ-4040
400 400 150 ST-404015KT 1 B 280 × 270 345 × 337 MZ-4040
400 400 200 ST-404020KT 1 C 280 × 270 345 × 337 MZ-4040
400 400 250 ST-404025KT 1 C 280 × 270 345 × 337 MZ-5040
500 400 150 ST-504015KT 2 B 380 × 270 445 × 337 MZ-5040
500 400 200 ST-504020KT 2 C 380 × 270 445 × 337 MZ-5040
500 400 250 ST-504025KT 2 C 380 × 270 445 × 337 MZ-5050

参考资料及详细信息
外部尺寸（mm） 透明窗口不锈钢开关箱
高度 宽度 深度 型号 图号 底部开孔形式 透明窗口尺寸 内门尺寸 镀锌底板型号
（A） （B） （C） （mm） （mm）
500 500 150 ST-505015KT 2 B 380 × 370 445 × 437 MZ-5050
500 500 200 ST-505020KT 2 C 380 × 370 445 × 437 MZ-5050
500 500 250 ST-505025KT 2 D 380 × 370 445 × 437 MZ-6040
600 400 150 ST-604015KT 2 B 480 × 270 545 × 337 MZ-6040
600 400 200 ST-604020KT 2 C 480 × 270 545 × 337 MZ-6040
600 400 250 ST-604025KT 2 C 480 × 270 545 × 337 MZ-6050
600 500 150 ST-605015KT 2 B 480 × 370 545 × 437 MZ-6050
600 500 200 ST-605020KT 2 D 480 × 370 545 × 437 MZ-6050
600 500 250 ST-605025KT 2 D 480 × 370 545 × 437 MZ-6060
600 600 200 ST-606020KT 2 D 480 × 470 545 × 537 MZ-6060
600 600 250 ST-606025KT 2 D 480 × 470 545 × 537 MZ-6060
600 600 300 ST-606030KT 2 D 480 × 470 545 × 537 MZ-7050
700 500 200 ST-705020KT 2 D 580 × 370 645 × 437 MZ-7050
700 500 250 ST-705025KT 2 D 580 × 370 645 × 437 MZ-7050
700 500 300 ST-705030KT 2 D 580 × 370 645 × 437 MZ-7060
700 600 200 ST-706020KT 2 D 580 × 470 645 × 537 MZ-7060
700 600 250 ST-706025KT 2 D 580 × 470 645 × 537 MZ-7060
700 600 300 ST-706030KT 2 D 580 × 470 645 × 537 MZ-8060
800 600 200 ST-806020KT 2 D 680 × 470 745 × 537 MZ-8060
800 600 250 ST-806025KT 2 D 680 × 470 745 × 537 MZ-8060
800 600 300 ST-806030KT 2 D 680 × 470 745 × 537 MZ-8080
800 800 200 ST-808020KT 2 E 680 × 670 745 × 737 MZ-8080
800 800 250 ST-808025KT 2 E 680 × 670 745 × 737 MZ-8080

参考资料及详细信息
外部尺寸（mm） 透明窗口不锈钢开关箱
高度 宽度 深度 型号 图号 底部开孔形式 透明窗口尺寸 内门尺寸 镀锌底板型号
（A） （B） （C） （mm） （mm）
800 800 300 ST-808030KT 2 E 680 × 670 745 × 737 MZ-106
1000 600 250 ST-1006025KT 2 D 880 × 470 945 × 537 MZ-106
1000 600 300 ST-1006030KT 2 D 880 × 470 945 × 537 MZ-108
1000 800 250 ST-1008025KT 2 E 880 × 670 945 × 737 MZ-108
1000 800 300 ST-1008030KT 2 E 880 × 670 945 × 737 MZ-108
1000 800 400 ST-1008040KT 2 E 880 × 670 945 × 737 MZ-1010
1000 1000 300 ST-10010030KT 4/3 E 880 × 870 945 × 937 MZ-1010
1000 1000 400 ST-10010040KT 4/3 E 880 × 870 945 × 937 MZ-128
1200 800 300 ST-1208030KT 3 E 1080 × 470 1145 × 737 MZ-128
1200 800 400 ST-1208040KT 3 E 1080 × 470 1145 × 737 MZ-1210
1200 1000 300 ST-12010030KT 4 E 1080 × 870 1145 × 937 MZ-1210
1200 1000 400 ST-12010040KT 4 E 1080 × 870 1145 × 937 MZ-148
